はじめに
配管設計において、「曲がり部分の圧損（局所損失）」は無視できない要素です。特にエルボ（直角曲がり）やベンド（なだらかな曲がり）の使用数が多いシステムでは、圧損が全体の流量制限やポンプ選定に影響します。
このページでは、エルボとベンドの違い、曲管で圧損が生じるメカニズム、損失係数Kを使った計算方法を解説します。また、曲がり角度・管径・曲率半径・流量を入力するだけで圧力損失ΔPを自動計算できるツールも提供しています。
ベンドとエルボの違い
曲管は大きく「ベンド」と「エルボ」の2種類に分けられます。どちらも流れの方向を変える配管継手ですが、形状と圧損の大きさが異なります。
ベンド（Bend）
ベンド（Bend）は曲率半径が大きく、なだらかに曲がる形状です。流れが緩やかに方向転換するため、流れの乱れが小さく圧損が少ない傾向があります。スペースに余裕がある場合やエネルギー効率を重視する設計で選ばれます。
エルボ（Elbow）
エルボ（Elbow）は曲率半径が小さく、急激に曲がる形状です。コンパクトで取り回しやすい反面、流れが急に方向を変えるために乱れが大きく、ベンドより圧損が大きくなります。スペースが限られた配管設備ではエルボが選ばれることが多いです。
なぜ曲管で圧損が生じるのか？
曲管を流体が通過するとき、主に2つのメカニズムで圧損が生じます。
1つ目は遠心力による二次流れです。 流体が曲がり部を通過する際、流体が外側へ押し出されます。これにより断面内で螺旋状の流れ（二次流れ）が発生し、この渦がエネルギーを消費します。曲率半径が小さいほど遠心力が強くなるため、エルボのように急な曲がりの方がベンドより圧損が大きくなります。
2つ目は流れの剥離と渦です。 急な曲がりでは、流体が曲がりの内側で壁面から剥離し、大きな渦が生じます。この渦が管内の有効断面積を狭め、さらにエネルギーを散逸させます。曲がり直後の乱流が発達する領域でも、直管部に比べて大きな摩擦損失が生じます。
曲管の圧力損失の計算方法
曲管の圧損の式
曲がり管は「局所損失」と呼ばれ、以下の式で圧損ΔPを求めるのが一般的です。
\( \Delta P = K \cdot \frac{1}{2} \rho V^2 \)
- \(\Delta P：圧力損失 [Pa]\)
- \(K：損失係数（形状・流れによる）\)
- \(\rho：流体の密度 [kg/m³]\)
- \(V：曲がり部の流速 [m/s]\)
この式は直管の圧損式や急拡大・急縮小の圧損式と同じ形で、動圧 21ρV2 に損失係数Kを掛けたものです。Kが大きいほど、また流速が速いほど圧損が大きくなります。
ポイント
- この式は「全圧損」の一部を占める「局所損失」に対応しています。
- Kはエルボの角度・曲率半径・管径比・流速などで変わります。
K値の目安（90°エルボの場合）
| 曲がりの種類 | 標準K値（目安） |
|---|---|
| 90° エルボ（曲率半径小） | 約 0.75 |
| 90° エルボ（曲率半径大） | 約 0.3 |
| 90°長半径ベンド | 約 0.2 |
| 45° エルボ | 約 0.4 |
| スムーズなベンド | 約 0.1〜0.2 |
同じ90°曲がりでも、曲率半径が大きいロングエルボやベンドはショートエルボより大幅にKが小さくなります。エネルギー効率を重視する設計では、ベンドや長半径エルボの採用が有効です。
K値の計算式
ベンドのK値

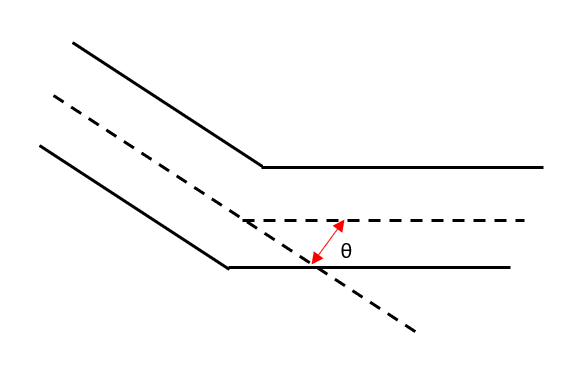

\(K = 0.946 \cdot \left( \sin \frac{\theta}{2} \right)^2 + 2.05 \cdot \left( \sin \frac{\theta}{2} \right)^4\)
- \(\theta\)：曲がり角度 [度]
θ=90° の場合、 を代入すると となります。曲がり角度が小さくなるほどKも小さくなり、圧損が減少します。
エルボのK値

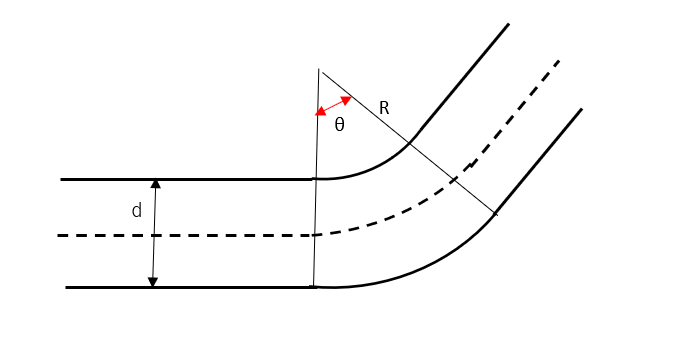

\(K = \left( 0.131 + 0.1632 \cdot \left( \frac{d}{R} \right)^{3.5} \right) \cdot \frac{\theta}{90}\)
- \(d：管の水力直径 [mm]（円形なら直径、長方形なら d= \frac{2WH}{W+H})\)
- \(R：曲率半径 [mm] \)
- \(\theta：曲がり角度 [度]\)
d/R（直径と曲率半径の比）が大きいほど急な曲がりになり、Kが大きくなります。逆に曲率半径Rを大きくとるほどKが小さくなるため、圧損を抑えたい場合は曲率半径を大きめに設計することが有効です。
出典：Idelchik, I.E. “Handbook of Hydraulic Resistance”
設計上の注意点
- ベンドを使うとK値が小さくなる → 圧損の低減になる
- ただし、スペースやコストの都合でエルボが選ばれることが多い
- エルボの数が多くなると、直管より局所損失の方が支配的になることもある
計算ツールの使い方
入力項目の説明
| 入力項目 | 説明 |
|---|---|
| 計算の種類 | ベンド・エルボのどちらを計算するか選択 |
| 断面形状 | 円形・長方形・台形から選択 |
| 管の寸法 | 内径または縦横の寸法 [mm] |
| 曲率半径R | 曲がりの中心線の曲率半径 [mm] |
| 曲がり角度θ | 曲がりの角度 [度]（例: 90° / 45°） |
| 流体の種類 | 13種類＋カスタム指定から選択（密度が自動入力） |
| 流量 | 体積流量 [m³/s または L/min] |
流体の密度・粘度が分からない場合は、流体の密度・粘度一覧表を参照してください。
様々な流体種類、断面形状に対応して圧損を計算することができます。
計算結果の見方
計算ボタンを押すと以下の結果が表示されます。
- 損失係数K: 入力した形状・角度・曲率半径から算出された値。この値が大きいほど圧損が大きい
- 流速V [m/s]: 曲がり部における流速
- 圧力損失ΔP [Pa]: 実際の配管設計で使用する値
曲率半径Rや曲がり角度θを変えながら計算することで、「Rを2倍にするとどれだけ圧損が下がるか」といった設計上の感度確認にも活用できます。
🔧曲管の圧損計算ツール
ベンドとエルボで計算ツールを作成しました。ぜひご利用ください。
ベンド
エルボ
まとめ
- 曲がり管では、K値 × 1/2ρV²の式で圧損が計算される
- エルボよりベンドの方がK値が小さく、圧損は少ない
- 配管設計では、直管の摩擦損失と局所損失の合算が必要
- 実務では、K値一覧表を使って設計初期で概算すると効率的
