燃料電池の活性化過電圧とは？測定方法と解析の基本

はじめに

燃料電池の実際の動作電圧は、理論電圧（25℃・1 atmで約1.23 V）よりも必ず低くなります。この電圧降下は「過電圧」と呼ばれ、原因によって3種類に分類されます。その中でも低電流密度領域で特に支配的になるのが、今回解説する活性化過電圧（ηact）です。

活性化過電圧の理解は、燃料電池の性能評価・触媒材料の開発・劣化解析において基本となる知識です。このページでは、活性化過電圧の発生メカニズム、ターフェル式の意味、実験的な測定・解析の手順を解説します。

燃料電池の電圧降下の全体像

3種類の過電圧

燃料電池の実効電圧 $V_{cell}$Vcell​ は、理論電圧 $E_{rev}$Erev​ から3種類の過電圧と抵抗損失を差し引いた値です。$$V_{cell} = E_{rev} – \eta_{act} – \eta_{ohm} – \eta_{conc}$$

活性化過電圧が支配的な領域

電流密度が低い領域（電流を少しだけ取り出し始めたとき）では、活性化過電圧が電圧降下の大部分を占めます。これは電極での電気化学反応を「起動」させるためのエネルギー障壁が存在するためです。燃料電池のI-V特性グラフの左端（低電流域）で電圧が急峻に落ちる部分がこれに相当します。

活性化過電圧とは？

定義と発生メカニズム

活性化過電圧は、電極での電気化学反応を一定の速さで進めるために必要な余分の電位差です。

電気化学反応には活性化エネルギーの障壁があり、反応を進めるためには電極電位をその障壁を超えられるだけシフトさせる必要があります。このシフト量が活性化過電圧です。

燃料電池では特にカソード（空気極）での酸素還元反応（ORR）の活性化過電圧が大きく、これが全体の電圧損失の主要因のひとつです。酸素分子のO-O結合を切断して水を生成するプロセスは反応速度論的に遅く、高い活性化エネルギーを必要とします。

交換電流密度i₀とは

交換電流密度（i₀）は、平衡電位における電気化学反応の前進・逆進の速さを表す指標です。外部から電流を取り出していない平衡状態でも、電極界面では酸化反応と還元反応が同じ速さで起きており、その速さをi₀で表します。

i₀が大きいほど「反応が起きやすい電極」を意味し、少ない過電圧で大きな電流を取り出せます。つまりi₀は触媒の優劣を直接反映する指標です。優れた触媒（白金系など）ではi₀が大きく、活性化過電圧が小さくなります。

活性化過電圧の式（ターフェル式）

バトラー・フォルマー式からの導出

電気化学反応の電流-電位関係は、バトラー・フォルマー式（Butler-Volmer equation）で厳密に表されます。$$i = i_0 \left[\exp\left(\frac{\alpha_a F \eta}{RT}\right) – \exp\left(-\frac{\alpha_c F \eta}{RT}\right)\right]$$

• $i$：電流密度 [A/cm²]
• $i_0$​：交換電流密度 [A/cm²]
• $\alpha_a, \alpha_c$​：アノード・カソードの移動係数（$\alpha_a + \alpha_c = 1$）
• $F$：ファラデー定数 = 96,485 [C/mol]
• $R$：気体定数 = 8.314 [J/(mol·K)]
• $T$：絶対温度 [K]
• $\eta$：過電圧 [V]

過電圧が十分大きい（$|\eta| \gg RT/F$）場合、逆方向反応の項が無視でき、次のターフェル式に近似されます。$$\eta_{act} = a + b \log i$$

ターフェル式の各パラメータ

$$a = -\frac{RT}{\alpha_c F} \ln i_0, \quad b = \frac{RT}{\alpha_c F} \ln 10 = \frac{2.303 RT}{\alpha_c F}$$

• 切片a: 交換電流密度i₀と移動係数αcで決まります。i₀が大きい（触媒性能が高い）ほどaは小さくなり（絶対値が小さい）、小さい過電圧で大電流を取り出せます。
• 傾きb（ターフェル勾配）: 反応機構と電子移動係数αcで決まります。25℃でαc≈0.5のとき、b≈120 mV/decade（電流密度が10倍になるごとに過電圧が120 mV増加）が典型値です

ターフェル勾配bの物理的意味

ターフェル勾配bは「電流密度が1桁（10倍）増えたときに増加する活性化過電圧」を表します。

• bが小さい → 電流を増やしても過電圧の増加が緩やか → 高性能
• bが大きい → 電流増加に伴って過電圧が急増 → 触媒や反応機構に課題あり

bの値は反応機構の素反応ステップのどこが律速になっているかによって変わるため、反応機構解明の手がかりにも使われます。

測定方法

内部抵抗の補正（IR補正）

実験で計測した電池電圧には、電解質膜・電極・接触抵抗などによる抵抗過電圧（IR降下）が重なっています。活性化過電圧のみを抽出するために、まずIR補正が必要です。

内部抵抗Rは交流インピーダンス測定（EIS）または高周波抵抗計（HFR）で測定します。IR補正後の電圧は次の式で求めます。

V_IR-free = V_cell + iR

として補正します。これにより純粋な過電圧成分を抽出できます。

ターフェルプロットの作成手順

1. 分極曲線の測定: 電流密度iを変化させながら電池電圧Vcellを測定する
2. IR補正: 各点でVIR-free = Vcell + iRを計算する
3. 活性化過電圧の算出: 各点でηact = Erev – VIR-freeを計算する（Erevは理論電圧）
4. 片対数プロット: 横軸をlog(i)、縦軸をηactとしてプロットする

a・bの抽出方法

低電流密度域（ターフェル式が有効な領域）でデータが直線になります。この直線に対して線形回帰（最小二乗法）を行い、傾きb（ターフェル勾配）と切片aを求めます。

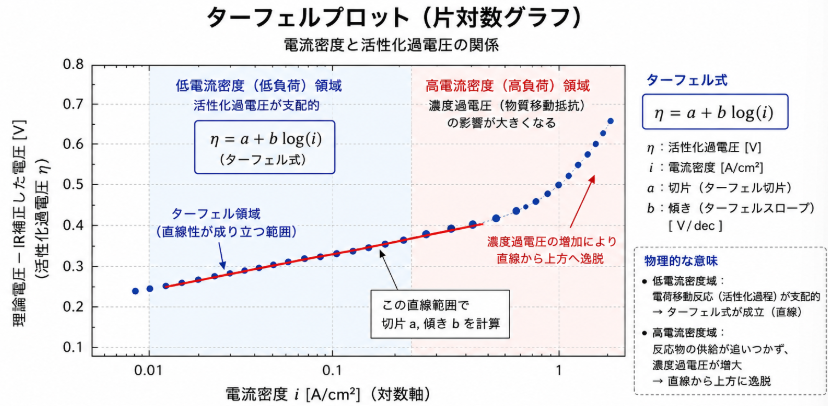

このグラフをターフェルプロットと呼び、燃料電池や電解セルの触媒評価では標準的な解析手法です。

この直線（下図赤線）をフィッティングして、切片 a、傾き b を求めます。

実務での活用

触媒性能評価

• 切片aの比較: aが小さいほど（絶対値が小さいほど）i₀が大きく、触媒活性が高い。異なる触媒・担持量・前処理条件を比較する際の定量的指標になります
• bの比較: bの値が理論値（約120 mV/decade）から外れている場合、反応機構や電極構造に特異な変化がある可能性を示します

劣化解析への応用

燃料電池の耐久試験では、運転前後でターフェルプロットを取得し、aとbの変化を追跡します。

• aの増大（i₀の低下）: 触媒の活性面積低下、白金粒子の凝集・溶出
• bの変化: 電極構造の変化や反応機構の変質

このような解析により、劣化の原因が触媒活性の低下なのか、拡散や抵抗の問題なのかを切り分けることができます。

まとめ

• 活性化過電圧は燃料電池の低電流域での性能低下を支配する主要因
• 発生メカニズムはバトラー・フォルマー式で説明され、高過電圧域でターフェル式（η = a + b log i）に近似される
• 切片aは触媒の交換電流密度i₀を反映し、傾きbは反応機構を反映する
• 実験ではIR補正→片対数プロット（ターフェルプロット）→線形回帰でa・bを抽出する
• a・bの変化を追跡することで、触媒性能評価・劣化解析に活用できる
