燃料電池の濃度過電圧とは？原因・測定方法と解析の基本

はじめに

燃料電池の実効電圧は理論電圧（約1.23 V）より低くなります。この電圧降下の原因は3種類の過電圧に分類されますが、高電流密度領域で特に支配的になるのが濃度過電圧（ηconc）です。

濃度過電圧を理解することは、燃料電池の高出力化・ガス拡散層（GDL）の設計・フラッディング対策など、実際のセル設計に直結します。このページでは濃度過電圧の発生メカニズム、計算式の意味、実験的な解析手順を解説します。

燃料電池の電圧降下における濃度過電圧の位置づけ

3種類の過電圧との関係

燃料電池の実効電圧は次の式で表されます。$$V_{cell} = E_{rev} – \eta_{act} – \eta_{ohm} – \eta_{conc}$$

活性化過電圧についてはこちらの記事で詳しく解説しています。

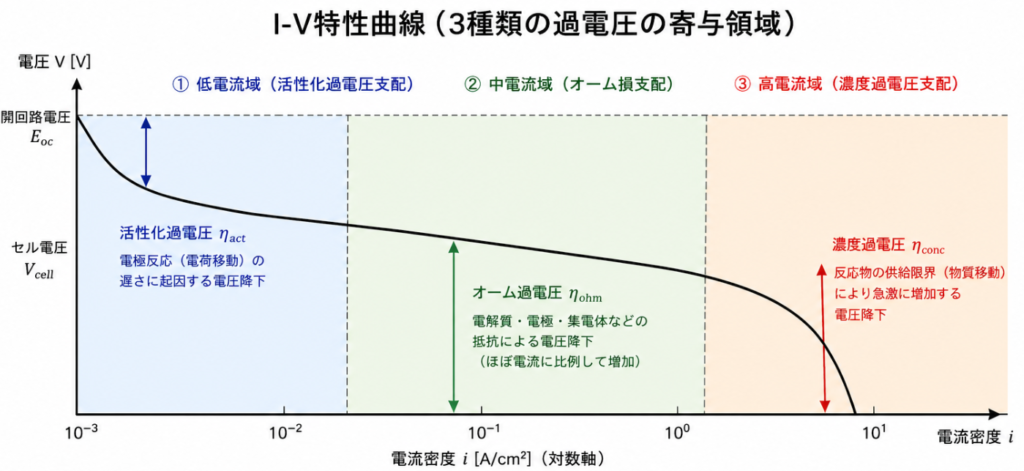

濃度過電圧が支配的な領域

I-V特性曲線の高電流密度域（右端）で電圧が急激に落ち込む領域が、濃度過電圧が支配的な部分です。電流密度を増やすためにガスをより速く消費しようとしても、ガスの供給速度が追いつかなくなるために電圧が急落します。

濃度過電圧の発生メカニズム

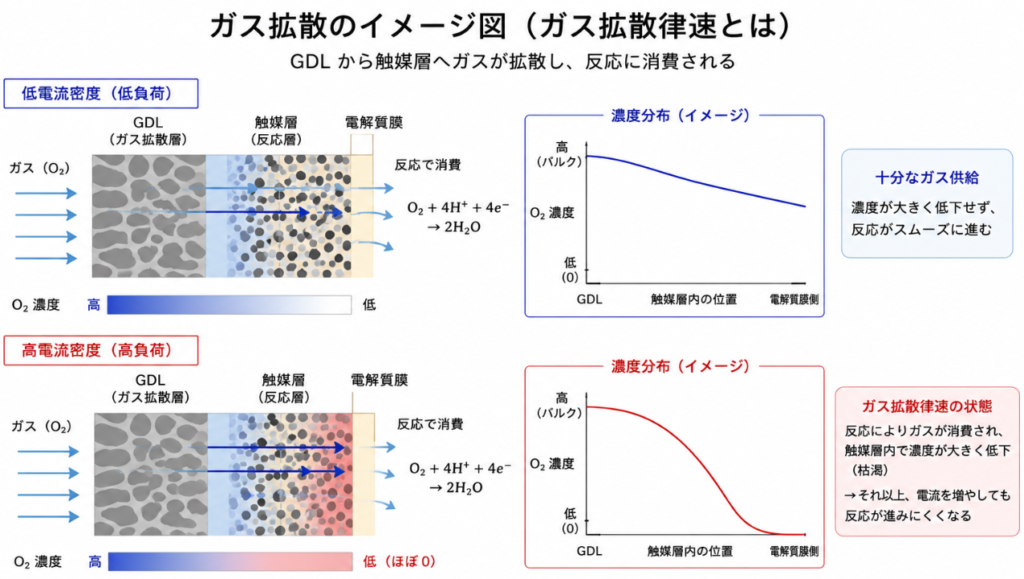

ガス拡散律速とは

燃料電池の電極反応には、連続的に反応ガス（アノード：水素、カソード：酸素）が供給される必要があります。電流密度が低い場合はガスの供給が反応速度に十分追いつきますが、電流密度が高くなるほど単位時間あたりのガス消費量が増え、電極近傍のガス濃度が低下します。

この「ガスが届く速さが反応速度を制限する状態」をガス拡散律速と呼びます。電極近傍のガス濃度が低下すると、ネルンストの式から電極電位が変化し、これが濃度過電圧として現れます。

カソード側とアノード側での発生

濃度過電圧はアノード（水素側）とカソード（酸素側）の両方で発生しますが、通常はカソード側の影響が大きいです。

• カソード側: 空気（酸素濃度21%）を使用するためガス拡散が遅く、水の生成によるフラッディング（液水の目詰まり）も起こりやすい
• アノード側: 純水素を使用する場合は拡散が速く、ストイキ比を十分確保すれば濃度過電圧は小さい

フラッディングは特にPEFC（固体高分子形燃料電池）で問題となり、GDLの撥水処理や運転条件の最適化で対策します。

濃度過電圧の式

濃度過電圧は次のように表されます。

η_conc = −c · ln(1 − i / i_L)

• i：電流密度 [A/cm²]
• i_L：限界電流密度 [A/cm²]（供給できる物質量に依存）
• c：係数（気体拡散や物質移動の特性によって決まる）

この式の導出の背景はネルンストの式です。電極近傍のガス濃度$C_s$と供給側の濃度$C_0$​の比が電極電位に影響します。$$\eta_{conc} = \frac{RT}{nF}\ln\frac{C_0}{C_s}$$

拡散律速の条件（フィックの第1法則）から$C_s/C_0 = 1 – i/i_L$​と表せるため、代入すると冒頭の式が得られます。

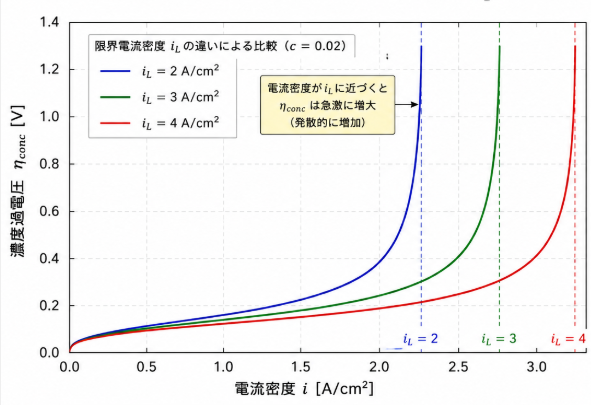

限界電流密度iLとは

限界電流密度（$i_L$）は、ガスの供給可能量が最大化された場合の理論上の最大電流密度です。$i \to i_L$​に近づくにつれ電極近傍の濃度がゼロに近づき、$\eta_{conc}$が急激に増加します。$$i_L = \frac{nFD_{eff}C_0}{\delta}$$

• $n$：電子移動数（H₂: 2、O₂: 4）
• $F$：ファラデー定数 = 96,485 [C/mol]
• $D_{eff}$​：有効拡散係数 [m²/s]
• $C_0$​：供給側のガス濃度 [mol/m³]
• $\delta$：拡散距離（GDL厚さなど） [m]

$i_L$を大きくするには、$D_{eff}$を上げるか$\delta$を小さくするか$C_0$を上げる（加圧運転など）ことが有効です。

係数cの物理的意味

係数cは次の式で表されます。$$c = \frac{RT}{nF}$$

25℃でn=4（O₂反応）の場合、c≈0.0065 Vとなります。cが大きいほど、電流密度の増加に対して濃度過電圧が急峻に立ち上がります。実験的に求めたcが理論値と大きく異なる場合は、GDLの有効拡散係数や電極構造に特異な状態がある可能性を示します。

測定・解析の手順

IR補正

実測電圧にはオーム損（IR降下）が含まれます。まず交流インピーダンス測定（EIS）または高周波抵抗計（HFR）で内部抵抗Rを測定し、補正します。$$V_{IR\text{-}free} = V_{cell} + i \cdot R$$

活性化過電圧の除去

IR補正後のデータから活性化過電圧成分を差し引きます。低電流密度域のターフェルプロット（η vs log i）で得られたa・bのパラメータを使い、各電流密度での$\eta_{act}$​を計算して差し引きます。$$\eta_{conc} = E_{rev} – V_{IR\text{-}free} – \eta_{act}$$

活性化過電圧についてはこちらの記事で詳しく解説しています。

iLとcのフィッティング方法

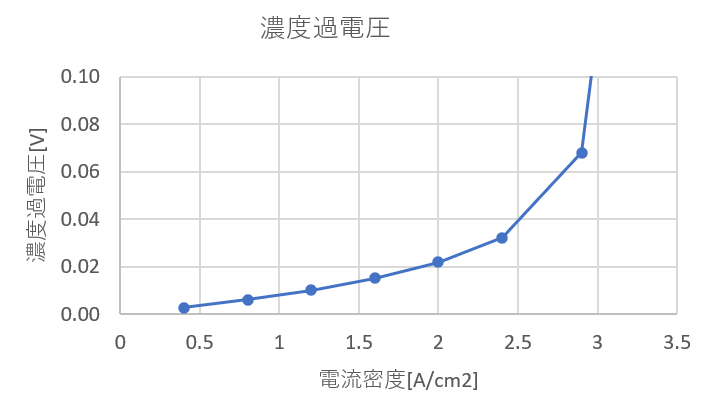

活性化過電圧を除去した後の高電流密度域のデータに対して、以下の式でカーブフィッティングを行います。$$\eta_{conc} = -c \cdot \ln\left(1 – \frac{i}{i_L}\right)$$

実際には最小二乗法または非線形フィッティングツール（Pythonのcurve_fitなど）を使い、cと$i_L$を同時推定します。フィッティングが収束しない場合は、初期値として$i_L$​≈実測の限界電流×1.1程度を設定すると安定しやすいです。

iLを大きくするための設計指針

限界電流密度$i_L$は燃料電池の最大出力に直結するため、これを大きくすることがセル設計の重要課題のひとつです。

必要ガス流量の計算については、燃料電池ガス流量計算ツールをご活用ください。

まとめ

• 濃度過電圧は高電流密度域でのガス拡散律速によって生じる電圧損失
• 計算式は$\eta_{conc} = -c \cdot \ln(1 – i/i_L)$で表され、$i \to i_L$で急激に増大する
• 限界電流密度$i_L$は有効拡散係数・GDL厚さ・ガス濃度で決まり、大きくすることが高出力化の鍵
• 実験的な解析はIR補正→活性化過電圧除去→フィッティングの順で行う
